采用FJY鉻面刷鍍技術在線修復遠洋艦船液壓系統（航母鍍鉻油缸局部破損修復方案論證）

分類：行業動態
發布時間：2024-08-05 17:10:31

費敬銀

西北工業大學 (710072)

Email：jyfei@nwpu.edu.cn

Mobile: 13991120876

摘要：液壓助力系統在航空母艦、遠洋貨輪、軍用艦船、潛艇，以及遠洋開發利用工程，石油鉆井平臺等海上裝備起著重要作用。由于海上裝備沒有穩定的固定基礎，且環境腐蝕性強，難免會對液壓桿造成意外損傷?，F(xiàn)場修復、或在不拆卸油缸條件下修復破損的液壓桿一直是維修工作者希望解決的問題。作者借論證某航母液壓桿拉傷修復方案之際，提出了采用FJY系列鉻面電刷鍍技術修復遠洋裝備的可行性。其實，早在20多年前，業內人士就已經利用該技術解決了進口印刷機(如海德堡等)鍍鉻滾筒、于挖掘機鍍鉻油缸、礦井鍍鉻支柱、船舶油缸、碼頭裝載機油缸、造紙機烘缸、塑料吹膜機烘缸、大型水壓機柱塞等的修復問題。實際使用效果表明，修復部位的使用性能與原件一致。因此，本方案應該是修復航母油缸局部破損的優選方案。

一、液壓系統與液壓桿

　　1. 液壓系統

　　液壓系統具有傳遞和放大力的作用。因此，其在機械制造、動力傳輸、自動控制中有著廣泛的應用。

　　2. 液壓桿

　　液壓系統的核心部件是油缸。構成油缸的關鍵部件是液壓桿、缸筒以及可更換附件。液壓桿與缸筒之間密封性能的好壞，是決定油缸可否正常使用的要件。

　　液壓桿的材質、熱處理狀態及表面加工方式：液壓桿通常采用中碳鋼、合金鋼經調質熱處理后機加出所需尺寸及表面光潔度。再經表面鍍鉻、拋光而成零備件。

　　標準的表面鍍層結構為三層，分別包含鍍銅、鍍鎳和鍍鉻。每一種鍍層都賦予液壓桿以特有的功能，確保液壓桿具有耐磨、減摩和防腐特性。

　　3. 液壓桿破壞形式

　　在液壓助力系統中，液壓桿是一個時常進行往復運動的外露件。正常使用情況下，液壓桿幾乎不會發生磨損破壞(因?yàn)橐簤簵U之間有滑動接觸的是軟質密封環)。其破壞形式分為兩大類：局部機械破損;局部腐蝕破損。

　　導致機械破損的主要原因?yàn)椋?.潤滑介質中意外地引入了硬質顆粒而劃傷;2.其它偶發意外導致局部破壞包括：磕碰傷、電擊傷、刮傷、壓坑等。

　　導致腐蝕破損的主要原因?yàn)椋罕砻驽儗哟嬖陔x散的局部缺陷(如針孔、鼓泡等)而露底。在潮濕、含鹽的有水環境，缺陷部位與鍍鉻層之間形成大陰極、小陽極的腐蝕微電池，腐蝕微電池長期作用的結果，導致鍍鉻層出現大面積的層下腐蝕或片狀剝落。在海洋性環境、潮濕井下使用的經常會出現局部銹蝕破壞。

　　因此，修復在海洋性環境下工作的液壓桿，既需要恢復其表面的圓度、平整度、光滑度，還需要恢復其表面電化學的一致性(裸露面不能有異質金屬材料共存)。

二、破損液壓桿修復方法

　　根據待修液壓桿數量的不同，破損液壓桿的修復方式包括離線和在線修復兩種方式。

　　1. 離線修復：

　　當液壓桿表面存在大面積拉傷或離散的腐蝕脫層，一般采用離線修復法。離線修復就如同再造一根合格液壓桿。成熟的修復方法電鍍加工。工藝流程包括：1.低溫鍍鐵(或焊修補肉);2.機加方復形位公差;3.鍍鉻、拋光。

　　也有采用表面噴涂(焊)的修復方法，但其使用性能、壽命均不如電鍍修復法。

　　2. 在線修復：

　　當液壓桿表面出現突發性、小范圍的意外損傷時，在線修復是最好的修復方法。如果是磕碰傷或電擊傷，可以在機修復，而無需拆卸油缸。

　　在線修復方法主要包括補焊(各種形式的補焊)、膠粘和電刷鍍。因?yàn)檠a(bǔ)焊、膠粘無法同時滿足液壓桿表面的耐磨、密封和防腐要求，只能將其當作一種臨時的應急處理方法。

　　電刷鍍作為一種常用的冷態修復方法在維修領域有著廣泛的應用。但是，常用的刷鍍技術很難在破損的液壓桿刷鍍出結合力、平滑度、耐蝕性均符合使用要求的修復層。

　　西北工業大學研制成功的鍍鉻件局部破損FJY電刷鍍修復技術已經在不同的工業領域應用了近20年多年，修復后的使用效果與新件相當，該技術已被編入液壓系統維修工具書。

　　3. 液壓桿破損FJY電刷鍍修復工藝：

　　主要工藝流程包括：機加整形(用電動磨頭將缺陷處拓展至適合鍍筆良好接觸)→電凈→去氧化膜、游離碳(或碳化物)→鉻面活化處理→鉻面底鎳→硬銅合金(或鎳基合金)填平破損區域→機械修磨成形(滿足直線度、圓度、平滑度、以及修復區與完好區之間的平滑過渡)→罩面層(獲得耐磨、平滑、耐蝕的表層，硬鎳合金或刷鍍鉻)→表面拋光→檢驗。

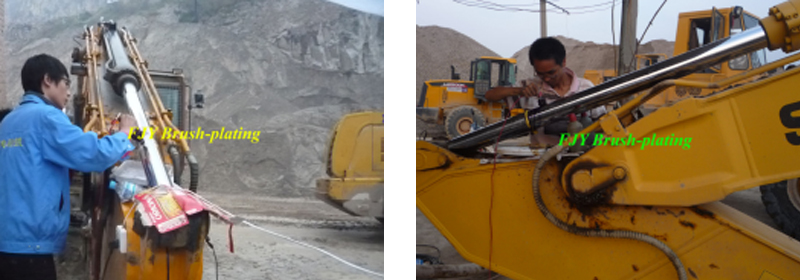

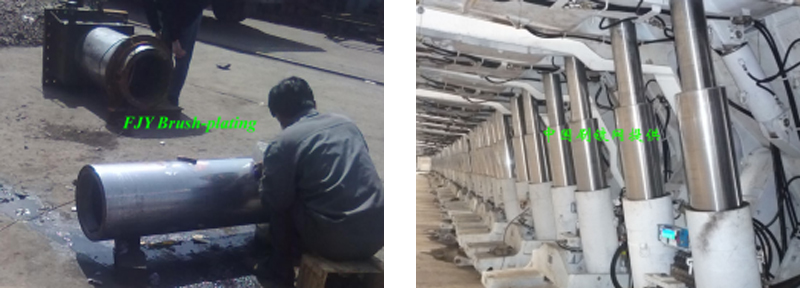

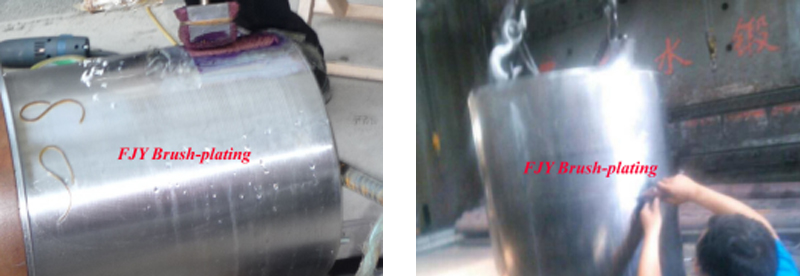

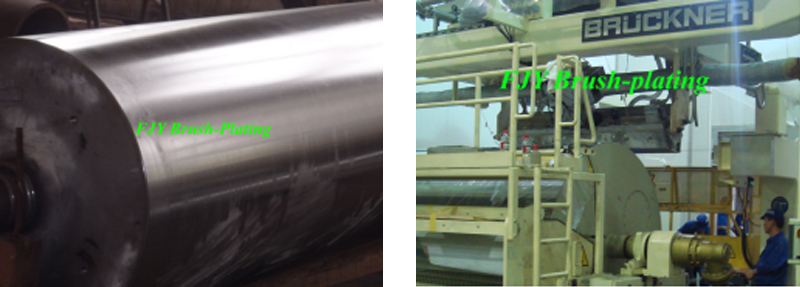

三、FJY電刷鍍技術修復鍍鉻件局部破損應用實例(部分)

　　液壓助力系統在航空母艦、遠洋貨輪、軍用艦船、潛艇，以及遠洋開發利用工程，石油鉆井平臺等海上裝備起著重要作用。由于海上裝備沒有穩定的固定基礎，且環境腐蝕性強，難免會對液壓桿造成意外損傷。現場修復、或在不拆卸油缸條件下修復破損的液壓桿一直是維修工作者希望解決的問題。作者借論證某航母液壓桿拉傷修復方案之際，提出了采用FJY系列鉻面電刷鍍技術修復遠洋裝備的可行性。其實，早在20多年前，業內人士就已經利用該技術解決了進口印刷機(如海德堡等)鍍鉻滾筒、于挖掘機鍍鉻油缸、礦井鍍鉻支柱、船舶油缸、碼頭裝載機油缸、造紙機烘缸、塑料吹膜機烘缸、大型水壓機柱塞等的修復問題。實際使用效果表明，修復部位的使用性能與原件一致。因此，本方案應該是修復航母油缸局部破損的優選方案。

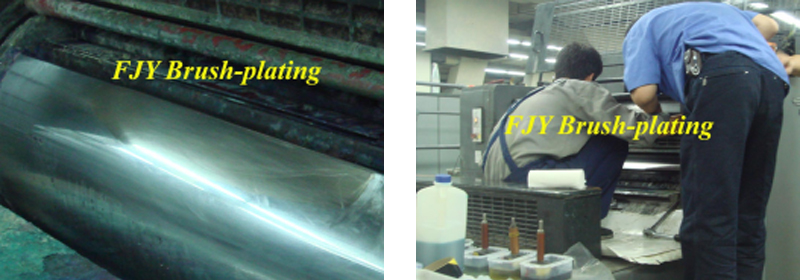

1. 印刷機鍍鉻滾筒修復
