熱噴涂與熱噴焊的區別

分類：答疑解惑
發布時間：2024-08-05 16:01:26

費敬銀

西北工業大學 (710072)

Email：jyfei@nwpu.edu.cn

Mobile: 13991120876

摘要：

　　本文通過對比不同噴涂、噴焊方式所得修復層性能的優缺點可知，噴涂技術的缺點是涂層與基體結合力差(一般為機械結合)，噴焊技術的缺點是容易產生熱應力變形、熱應力裂紋、疲勞壽命下降等。因此開發結合強度高(冶金結合)、熱影響小的新型維修技術(如激光熔覆、FJY電刷鍍、冷焊等)是維修工作者努力的方向。

關鍵詞：熱噴涂，等離子噴涂，電弧噴涂，爆炸噴涂，超音速噴涂，熱噴焊，等離子噴焊，F(xiàn)JY刷鍍

1.前言

　　機械設備在運行或停機過程中不可避免地會由于磨損、疲勞、斷裂、變形、腐蝕、老化等原因而導致設備性能逐漸劣化、甚至出現故障。繼續使用輸出參數下降或不能正常運行的設備必然造成運行成本增加、加工精度降低、產品質量下降，也可能帶來災難性的后果。因此，及時排除設備故障、恢復設備應有的性能，需要一套系統、科學的設備維護、保養和修理方法。

　　傳統的修理方法包括：機械加工修理法(修理尺寸法、附加零件法、局部更換法)、焊修(補焊、釬焊、堆焊)、電鍍(低溫鍍鐵、鍍鉻)、膠粘(無機膠粘、有機膠粘、以及復合膠粘技術)等，在現實生活中，多數維修工作者仍使用傳統的修理方法進行零部件的修復。

　　20世紀中期之后，隨著工業化社會的迅速發展，機械設備的大量使用，工業自動化程度提高，人們?cè)絹碓角宄卣J(rèn)識到設備維護、保養、維修的重要性，維修工作者開始研發新型設備維修技術，相繼出現了熱噴涂、熱噴焊技術(火焰噴涂、噴焊等)，等離子噴涂、噴焊技術，電弧噴涂技術、爆炸噴涂技術、冷焊技術(補片技術)、微弧冷焊技術(氣體保護熔絲焊技術)和電刷鍍技術等。

　　近年來，伴隨著設備失效分析、故障診斷、狀態檢測技術的發展以及可靠性與可維修性理論的出現，一套系統、科學的現代設備維修體系乙逐漸形成。

　　由于每一種修理方法都有其自身的特點和不足，因此，對于經常從事設備維修的科技工作者而言，根據零件的破壞方式選用恰當?shù)木S修技術，實現高效、可靠、低成本的設備維修顯得非常重要。

　　“中國刷鍍網”將陸續介紹每種維修技術的特點及其在實際應用中應注意的事項，供維修工作者在選擇恰當?shù)木S修方法時參考。本文將介紹熱噴涂、熱噴焊的主要差異。

2.熱噴涂、熱噴焊的特點

　　有人常常將熱噴涂技術和熱噴焊技術混為一談，不清楚兩者之間的本質差異。從施工方式上看，兩者極為相近;但是，從原理上講，兩者不同。

2.1 熱噴涂技術

　　熱噴涂技術是一種利用高溫?zé)嵩?通常是氧氣——乙炔火焰)將噴涂材料(粉料或絲材)加熱到熔融狀態，用高速氣流將其霧化并噴射到工件的表面上形成涂層的表面修復技術。

　　熱噴涂技術的特點是生產效率高，涂層厚度大，特別適合于修復超差達到毫米級的工件。由于噴涂過程中，工件升溫一般不會超過300℃，所以噴涂后的工件不會產生裂紋、也不會因熱影響導致工件變形或基體材料的組織、性能發生明顯的變化等問題。也正是由于噴涂施工過程中工件處于低溫狀態，所以噴涂層與基體的結合力差，噴涂層孔隙率高且疏松。即使采用所謂的超音速噴涂技術，其結合強度也不會高于電鍍層與基體的結合強度。

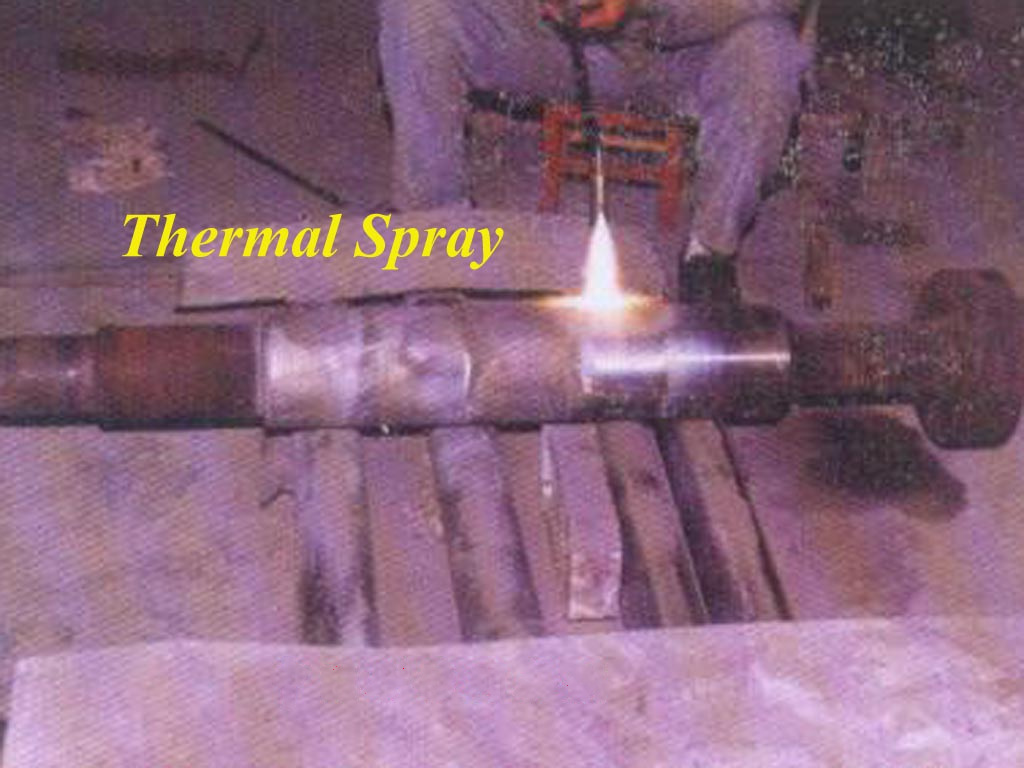

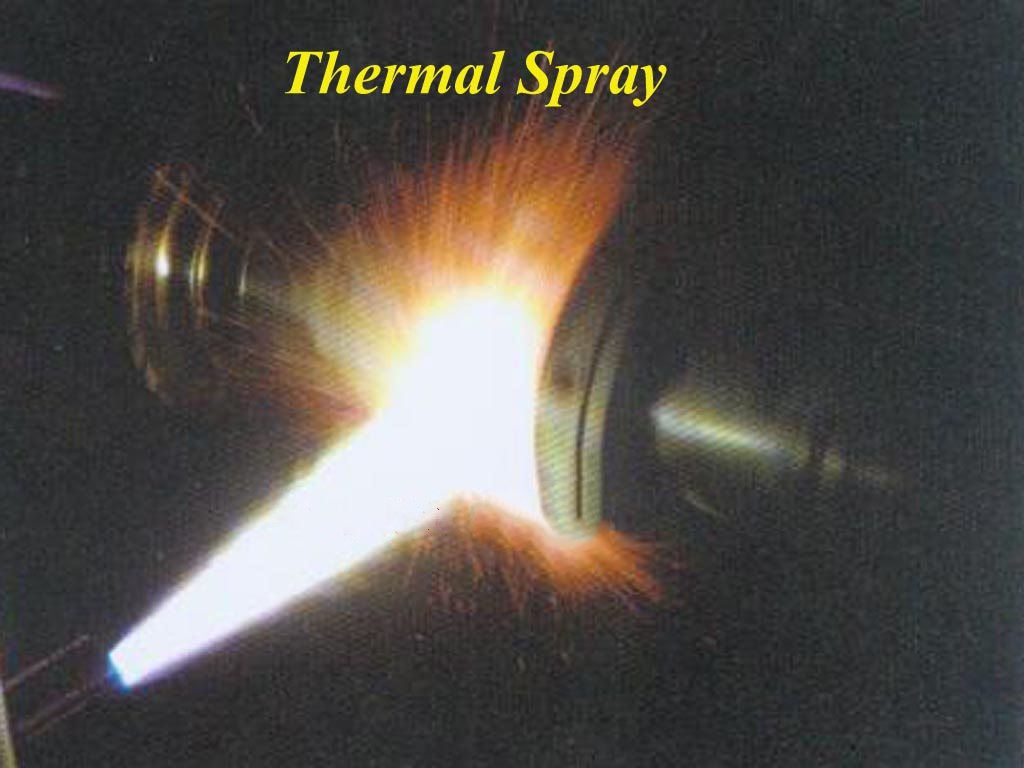

熱噴涂現場


噴涂后的工件

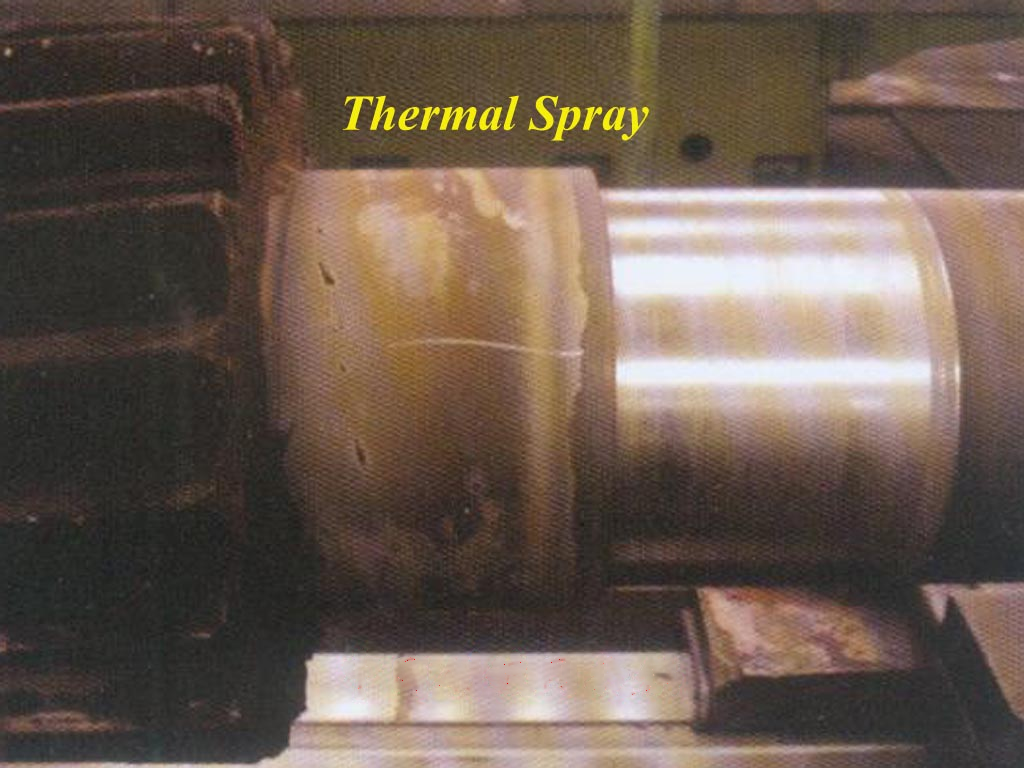

涂層后加工

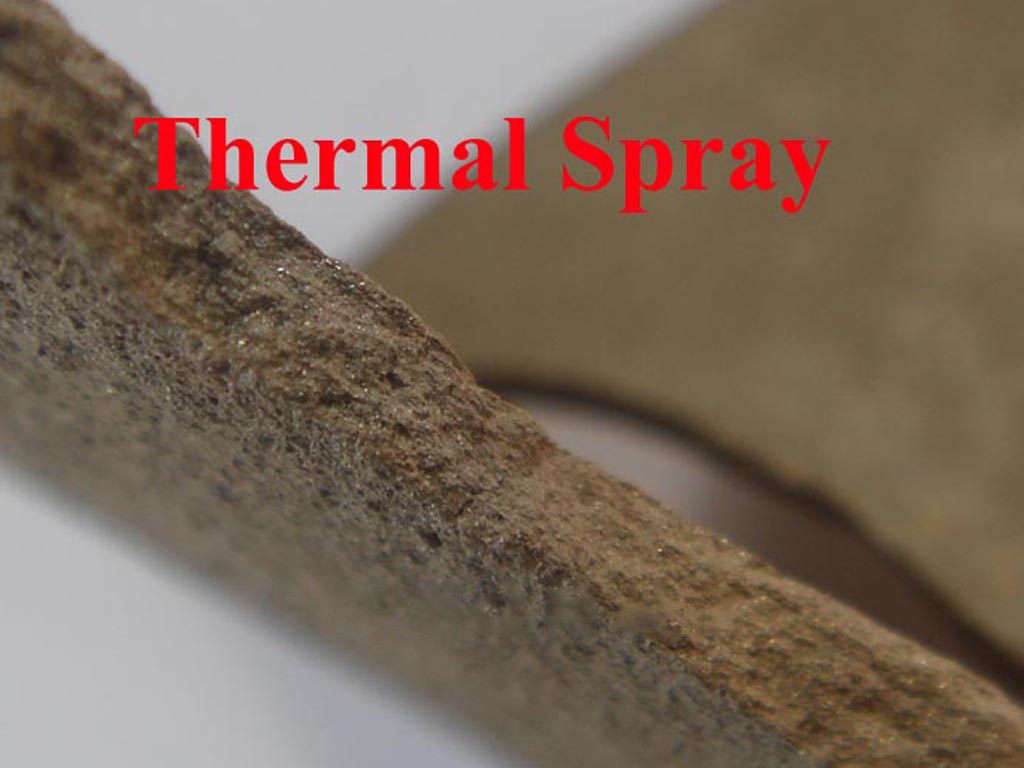

噴涂層斷面結構實物

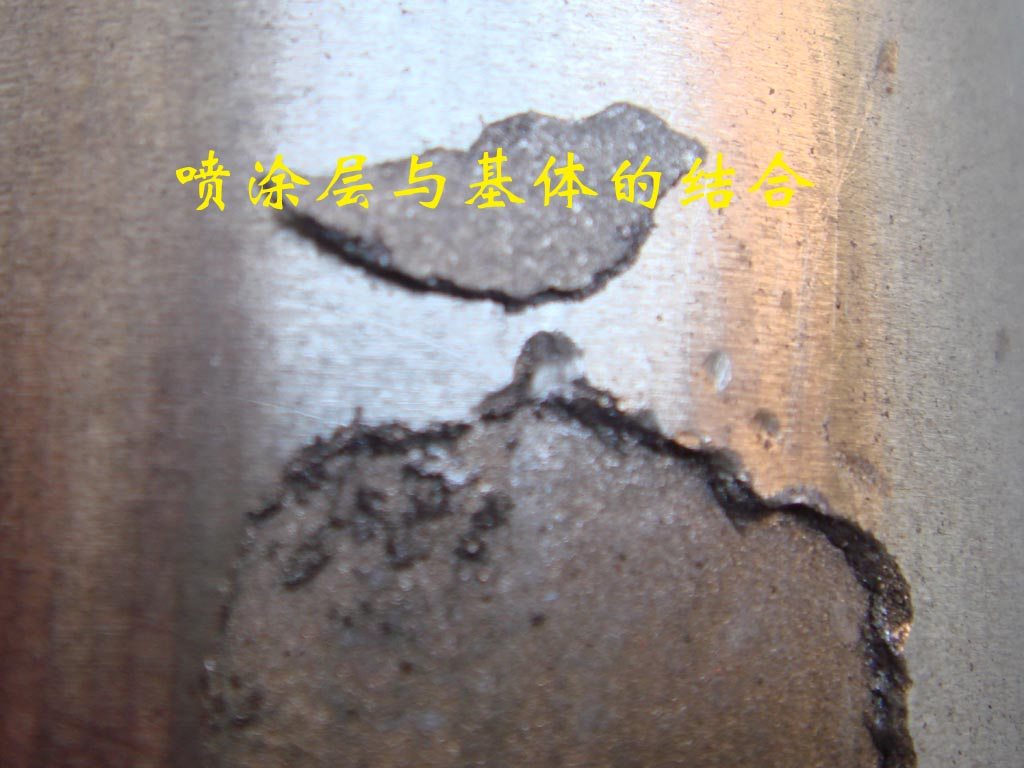

噴涂層受力破壞后實物

　　綜上所述，熱噴涂技術的優缺點如下：

　　優點：適合大面積施工，涂層厚(厚度達到毫米級)，生產效率高。

　　缺點：涂層疏松、多孔、結合力差、工藝步驟多、配套加工設備復雜(需要噴砂、電拉毛、輥花、車螺紋，噴后機加或修磨)。結合力差是熱噴涂技術的缺點。

2.2 熱噴焊技術

　　與熱噴涂不同，熱噴焊技術則是用中性火焰將已噴涂在工件表面上的金屬涂層再次加熱重熔，涂層本身再次經歷冶金過程，使涂層與基體間發生互熔或擴散，實現冶金結合，并進一步改善涂層本身的致密性。

　　噴涂與噴焊的差別在于噴焊時使用的粉末是自熔性合金粉末(含有脫氧、造渣元素)，并在噴粉之后進行高溫重熔(950℃以上熔融)，實現自熔性粉末的再次冶金。由于噴焊層與基體間是冶金結合，所以噴焊層與基體間的結合力遠高于噴涂層。

　　由于噴焊過程中需要對涂層再次進行加熱重熔，所以噴焊技術的缺點也源于高溫重熔過程，除了剛性極大的工件外，噴焊后的工件大多會產生熱應力變形或熱應力裂紋，還會導致工件本身材料組織和機械性能的變化，疲勞壽命降低。因此，常將噴焊技術用于對尺寸、形狀要求不高工件的修復。


噴自熔性合金粉


噴后加熱重熔

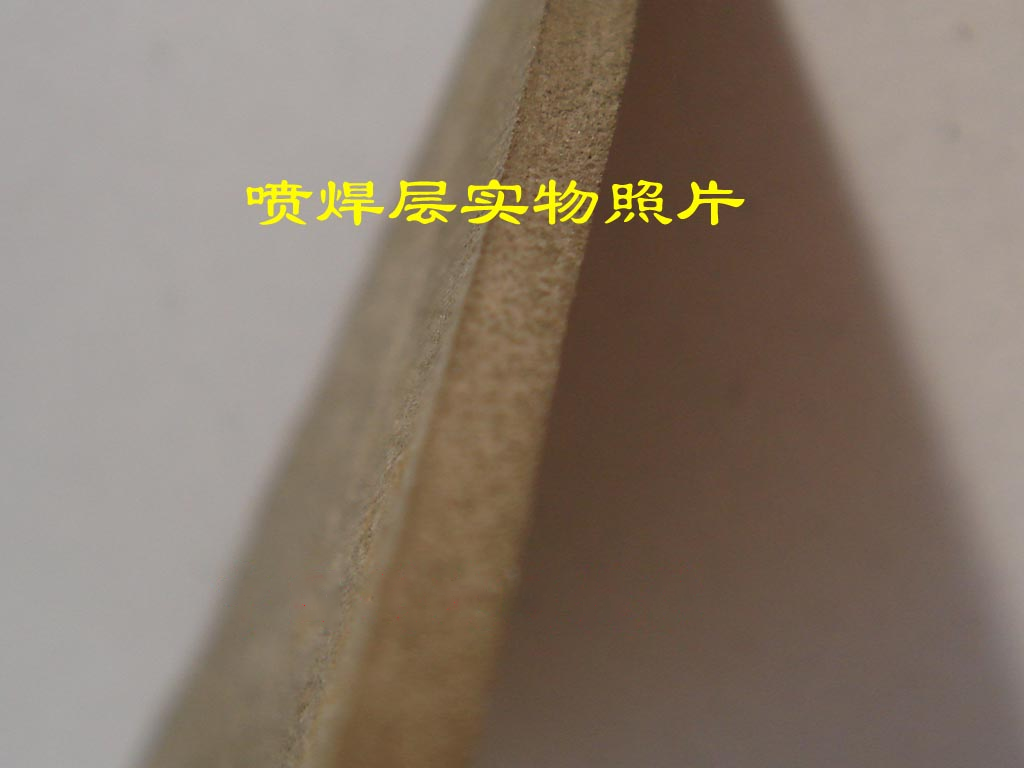

噴焊層斷面實物


噴焊后出現的熱應力裂紋

　　綜上所述，熱噴焊技術的優缺點如下：

　　優點：適合修復對涂層結合力要求高的工件，涂層厚(厚度達到毫米級)，生產效率高。

　　缺點：易產生熱應力變形或熱應力裂紋;噴焊修復后，工件疲勞壽命降低;工藝步驟多、配套加工設備復雜。

3. 等離子噴涂(焊)技術

　　等離子噴涂(焊)技術與熱噴涂(焊)技術原理相似，不同點在于等離子噴涂(焊)過程中所使用的熱源不是一般的火焰(可燃?xì)怏w與助燃劑混合后燃燒產生的火焰)，而是等離子焰(等離子焰的性質可以通過控制等離子發生器的相關參數來調節)。

　　由于等離子焰的溫度極高(10000℃以上)，目前可用于噴涂的所有材料都可以被等離子焰熔化，不受噴涂材料熱點的限制，因此，可用于等離子噴涂(焊)材料的種類非常豐富(金屬材料、非金屬材料、高溫陶瓷材料等)。但是，由于等離子噴涂(焊)技術沒能從根本上解決熱噴涂(焊)技術固有的問題，因此，除了一些特殊應用外(如軍工產品的表面加工)，在日常維修中，很少采用等離子噴涂(焊)技術。等離子噴涂(焊)的主要優缺點如下：

　　特點：熱源溫度高，不受材料熔點的限制，可調節參數多，涂層質量高。

　　缺點：設備昂貴、成本高(其它缺點與熱噴涂、噴焊技術相似)。

4. 電弧噴涂技術

　　電弧噴涂是利用兩根帶電的金屬絲材短路時產生的電弧熱來熔化絲材，在高速氣體的作用下，熔化的絲材被霧化，并噴射到工件表面上形成涂層。電弧噴涂的基本特性與熱噴涂層相似。

　　電弧噴涂技術的特點是生產效率高，涂層厚度大，適合于修復超差達到毫米級的工件。由于噴涂過程中，不預熱工件，所以工件不會升溫，對工件本身不會產生熱影響。也正是由于電弧噴涂過程中工件處于低溫狀態，所以噴涂層與基體的結合力差，涂層孔隙率高且疏松。即使采用當前流行的超音速電弧噴涂技術，其結合強度也不會高于電鍍層與基體的結合強度。電弧噴涂的優缺點如下：

　　特點：噴涂絲材，成本低，生產效率高。

　　缺點：只能噴涂金屬(導電)絲材，結合力差(其它缺點與熱噴涂技術相似)。

5. 超音速噴涂技術

　　超音速噴涂包括超音速火焰噴涂、超音速等離子噴涂和超音速電弧噴涂三大類。超音速噴涂與前面提到的各種噴涂技術的本質差異僅在于噴涂時氣體的速度更高，高于聲音在空氣中的傳播速度(聲音在空氣中的傳播速度約為345米/秒)，這也是稱之為超音速噴涂的理由。高速氣體帶來的直接好處是提高了涂層的致密性和涂層與基體的結合力。

　　超音速噴涂的技術核心在于噴槍(實際上是噴嘴)的結構，由于噴嘴的結構特征改變了一般噴槍的空氣動力學特性，使得噴出氣體的速度超過音速。其它附件的構成與一般的噴涂并無不同。

　　盡管超音速噴涂的效果優于一般噴涂技術，但未從本質上改變涂層與基體的結合方式，其主要缺點仍然是結合力差。

6. 爆炸噴涂技術

　　爆炸噴涂是將處于爆炸極限范圍內的混合氣體在火花塞點燃下發生爆炸，借此加熱噴涂粉末并噴射到工件的表面上形成涂層。其特點是噴射速度遠高于聲音的傳播速度，因此涂層的密實性、涂層與基體的結合力更好。

　　但是，爆炸噴涂設備復雜、昂貴、生產效率低，施工時噪聲污染嚴重，因此很少有人將其作為一種設備維修技術廣泛的使用。

7. 結論

　　通過對不同方式噴涂(焊)技術的介紹可知，噴涂技術的缺點是涂層與基體結合力差(一般為機械結合)，噴焊技術的缺點是容易產生熱應力變形、熱應力裂紋、疲勞壽命下降等。因此開發結合強度高(冶金結合)、熱影響小的新型維修技術是維修工作者努力的方向。電刷鍍、冷焊等維修技術的成功應用就是這種努力的產物，特別是FJY系列刷鍍技術在維修領域的廣泛應用，證明了新型刷鍍技術在設備維修方面的廣泛適應性和高度的可靠性。
